![](../img/technik/receiver_itt_schaub_lorenz_hifi_stereo_3500_gr.jpg)
Stereo Steuergerät von 1973:
ITT Schaub Lorenz Stereo 3500 HiFi electronic
- ein Hingucker im schnittigen Design der Siebziger
Receiver (Verstärker mit Radio) aus matt gebürstetem Metall
ist seitlich schwarz abgesetzt (h: 10 b: 63 t: 29 cm).
![](../img/technik/receiver_itt_schaub_lorenz_hifi_stereo_3500_d1.jpg)

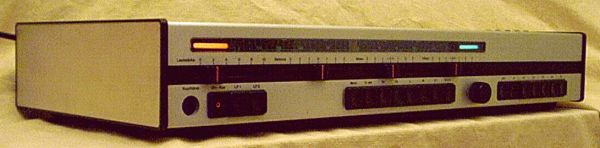

schnittiges, flaches Pult-Design in Edelstahl
![](../img/technik/receiver_itt_schaub_lorenz_hifi_stereo_3500_d3.jpg)

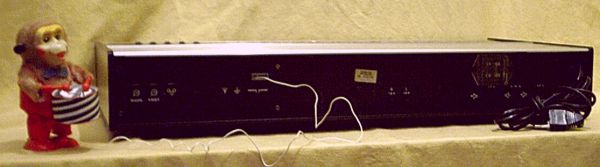

Rückansicht des ITT Receivers:
DIN-Anschlüsse für 2 Plattenspieler (Magn./Krist.)
und einem Tonband (bzw. Kassettenrekorder oder CD-Player)
Antennenanschluß sowie 2 Paar Lautsprecheranschlüsse (DIN)
![](../img/technik/receiver_itt_schaub_lorenz_hifi_stereo_3500_d2.jpg)

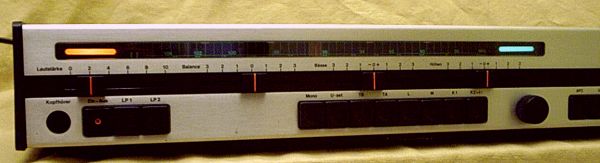

vordere Bedienleiste:
Lautstärke - Balance - Bässe - Höhen-Schieberegler im mittigen, schwarzen Band,
darunter: Kopfhöreranschluß - An-/Ausschalter - LP1 und LP2 (für 2 Lautsprecherpaare) -
Mono - U-set - Tonband (TB) - Plattenspieler (TA) - Langwelle - Mittelwelle - Kurzwelle
als schwarze Drucktasten sowie ein Drehregler für die Senderwahl.
Für die Kurzwelle gibt es 2 Tasten, eine für das normale 16-41-m-Band,
die zweite für das gespreizte 49-m Europaband.
![](../img/technik/receiver_itt_schaub_lorenz_hifi_stereo_3500_d4.jpg)

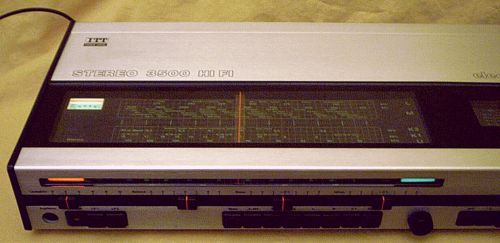

Links die "Stereo"-Anzeige in orangerot und rechts die Frequenzstärke des
Radiosenders in türkisgrün zwischen der UKW-Radioskala auf der Frontseite ...
![](../img/technik/receiver_itt_schaub_lorenz_hifi_stereo_3500_d5.jpg)

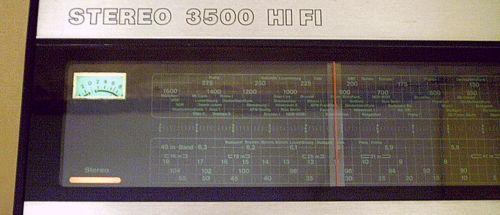

... und ebenso auf der oberseitigen, großen, beleuchteten Radioskala mit
allen Wellenbereichen. Oben links die türkisgrün beleuchtete Pegelanzeige
der Frequenzstärke des Radiosenders.
![](../img/technik/receiver_itt_schaub_lorenz_hifi_stereo_3500_d6.jpg)

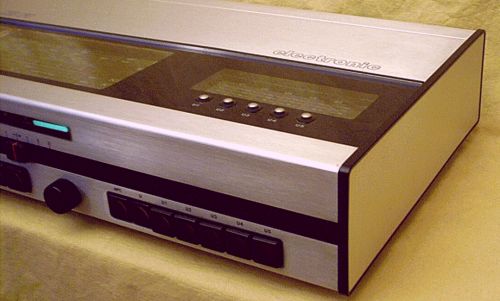

Auf der rechten Seite die schwarzen Drucktasten für AFC (verhindert
das Auswandern des Senders) und die UKW Taste sowie 5 Stationstasten
für 5 freiwählbare, einprogrammierbare UKW Sender. Mit der links-
seitigen U-set-Taste werden die zu speichernden Radiosender auf der
großen Skala gesucht und dann auf den Stationstasten gespeichert.
siehe 1973er Prospektseiten:
http://itt.pytalhost.eu/itt73/itt38.jpg
http://itt.pytalhost.eu/itt73/itt39.jpg
