"Ein "musikus" gehört in jedes Haus! Er sieht gut aus, macht spielend leicht Musik und ist solide und perfekt."
Aus dem TELEFUNKEN Katalog von 1969

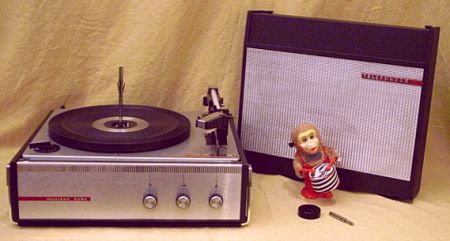

TELEFUNKEN Musikus 509V Plattenspieler

TELEFUNKEN Musikus 509V
- ein kleiner, aber feiner Kofferplattenspieler oder Partykoffer mit vielen technischen Raffinessen aus dem Baujahr ca. 1967-1969, der baugleich mit dem PERPETUUM EBNER PE 72 ist.

Der vollautomatische Plattenspieler zeichnet sich durch einen "Regiehebel" zur einfachen Einhandbedienung aus. Er verfügt über einen integriertem Verstärker und Lautsprecher im Deckel - Netzstecker einstöpseln, Schallplatte auflegen und Musik hören! Durch seine 4 Geschwindigkeiten (16, 33, 45, 78 upm) und einer Wendenadel ist der TELEFUNKEN Musikus 509V für Vinyl und Schellack geeignet. Herausragend für den kleinen Phonokoffer ist die automatische Endabschaltung, d.h. der Tonarm bewegt sich automatisch am Ende der Schallplatte wieder zurück in seine Ausgangsposition. Ausgestattet mit zwei Plattenachsen wird der Phonokoffer zum Plattenwechsler: Eine lange Plattenachse garantiert das Abwerfen mehrer Platten hintereinander und somit ein kontinuierliches Abspielen der Musik.

TELEFUNKEN Musikus 509V Plattenspieler

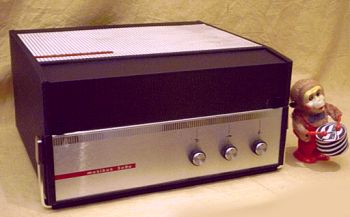

Ein handliches, schwarzes Köfferchen mit schwarz/verchromtem Tragegriff: Der Lautsprecher im Deckel ist mit einem verchromten Gitter abgedeckt.

TELEFUNKEN Musikus 509V Plattenspieler

Maße   h: 18,5    b: 37   t: 33 cm
Auf seinen 4 Gummifüßchen stehend kann es nun los gehen...

TELEFUNKEN Musikus 509V Plattenspieler

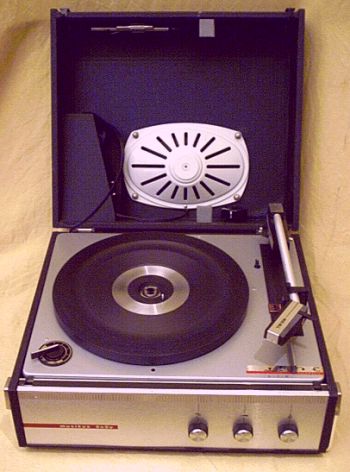

Im dunkelgrauen Deckel ist der weiße Lautsprecher integriert. Plattenachsen, Puck und die Verbindungskabel sind im Deckel befestigt.

TELEFUNKEN Musikus 509V Plattenspieler

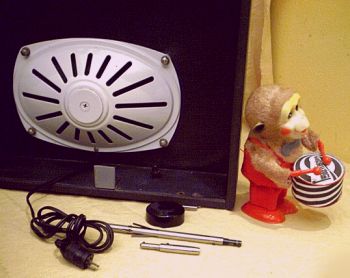

Eingebauter Lautsprecher mit seinem Verbindungskabel zum Einstecken hinten in den Plattenspieler, Puck und 2 Plattenachsen...

TELEFUNKEN Musikus 509V Plattenspieler

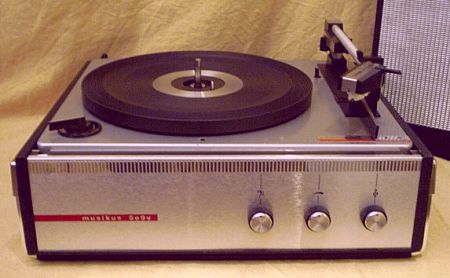

Blende aus gebürstetem Edelstahl mit 3 Drehknöpfen (von links nach rechts): Bassregler, Lautstärke und Tonhöhe

TELEFUNKEN Musikus 509V Plattenspieler TELEFUNKEN Musikus 509V Plattenspieler

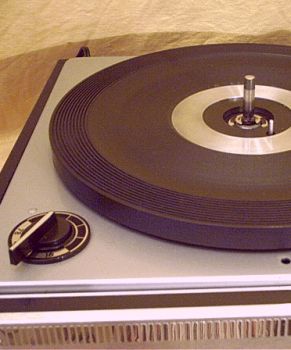

Links:  Schalter für 4 Geschwindigkeiten (16 - 33 - 45 - 78 upm)

Rechts:  Im Tonkopf ist eine Wendenadel eingebaut, die sowohl für Vinylplatten als auch für Schellackplatten geeignet ist. Dazu wird das kleine Hebelchen am Rande des Tonkopfes in die richtige angezeigte Stellung umgelegt.

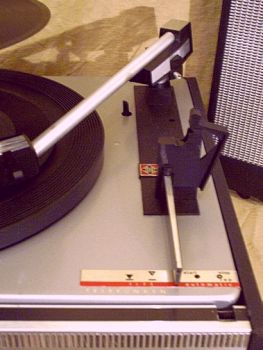

Der "Regiehebel", der Schalter für die Automatik, ist unter dem Tonarm: Legt man den Schalter nach rechts auf START, so startet die Automatik: Dabei wird zunächst vom Gerät mittels 2 Taststiften geprüft, ob eine Schallplatte aufliegt und welche Größe diese hat. 7", 10" und 12" Platten werden automatisch erkannt. Dann bewegt sich der Tonarm zum Anfang der Platte hin.

Der Tonarmlift hat bei diesem Gerät eine ganz spezielle Lösung gefunden: Um den Tonarm anzuheben ohne seine Position zu verändern (Pausenfunktion), wird der Hebel um eine Stellung nach links bewegt. Daraufhin setzt sich die gesamte Mechanik des Automatiktriebwerkes in Gang, nur um den Tonarm ein Stück anzuheben ohne seitliche Bewegung. Bevor man den Schalter daraufhin ganz nach links legt, um die Nadel wieder abzusenken, sollte man 2-3 Umdrehungen abgewartet haben, damit sich dieAutomatik wieder in ihrer Ruhestellung eingefunden hat.

Nichts für Hektiker also, eher für Genießer solch feiner Technik!

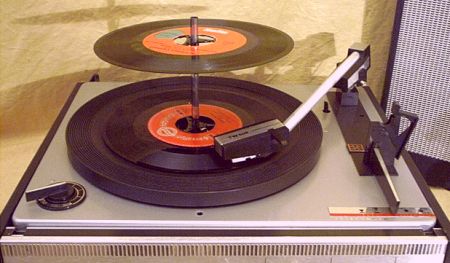

Plattenwechsler

Mit der beiliegenden Wechselachse kann dieses Gerät auch als vollautomatischer Plattenwechsler betrieben werden. Bis zu 8 Platten (Singles oder LPs) werden dann automatisch nacheinander abgespielt.

Schallplatten-Maße

7",  10",  12"
Die drei Standard-Schallplattengrößen werden vom Gerät erkannt.


siehe 1967er Prospektseite:
http://telefunken.pytalhost.eu/1967/telefunken67-45.jpg

Danke an:
http://wegavision.pytalhost.com/

Größenvergleich unseres Ringo Maskottchens Ringo: 13,5cm
